天宝TrimbleMX2移动三维地理信息采集系统

  •        MX2系统整合360°激光扫描仪、天宝GNSS定位模块,天宝APPLANIX姿态与惯性导航(IMU)模块,是一款高度一体化,适应复杂恶劣工作环境的实用型移动测量系统。与其他移动三维设备最大的不同在于,MX2真正实现高度集成化,可以灵活安置在不同载具上,单人即可完成安装工作,无需考虑各系统之间的几何参数关系,仅需笔记本配合采集软件既可以进行作业。其高度集成性、易用的特点使用户实现灵活项目运用,方便在不同测量现场之间转换。颠覆了用户对移动测量车操作复杂使用难度大的传统印象。
           MX2配合天宝专业移动测量软件Trident Imaging Hub 可以轻松实现对点云和影像数据的采集、读取匹配工作。具备强大的目标读取、定位量测、图层创建能力,轻松实现数据向不同平台的输出。
  • 技术特点
  • 应用领域
  • 技术参数
客户为什么需要移动三维测量?
       从全站仪,GPS的点状数据采集还原到地图的传统测量流程当中用户意识到,测量最终的结果是可量测具备矢量的图像,那么直接获取矢量图像理论上无疑是高效的测量方式。这种需求直接导致了移动三维测量的发展。
移动三维测量不是独立创新的技术,也不会取代传统测量手段,它是在现有测量技术的基础上打通中间技术环节,有机的将激光、影像、GNSS、惯导技术结合起来,实现一次性海量数据采集,直接获取可量测影像的目的。
制约移动三维测量应用的因素?
      在我们看来,制约这种集成应用技术发展的因素主要是两点。第一,过高的采购和使用成本,让用户觉得负担过重,与产出不成比例。第二,对系统便利性与精度的过高期待。冗余的数据,不足的数据处理能力,标称精度与实际测量效果的差异让用户止步。
推动创新!
      天宝推出的MX2试图打破制约移动三维测量发展的制约条件,为用户带来可以接受的精度、低冗余的数据与可负担的采购使用成本!
       MX2系统整合360°激光扫描仪、天宝GNSS定位模块,天宝APPLANIX姿态与惯性导航(IMU)模块,是一款高度一体化,适应复杂恶劣工作环境的实用型移动测量系统。与其他移动三维设备最大的不同在于,MX2真正实现高度集成化,可以灵活安置在不同载具上,单人即可完成安装工作,无需考虑各系统之间的几何参数关系,仅需笔记本配合采集软件既可以进行作业。其高度集成性、易用的特点使用户实现更加灵活的项目运用,方便在不同测量现场之间转换。颠覆了用户对移动测量车操作复杂使用难度大的传统印象。
MX2配合天宝专业移动测量软件Trident Imaging Hub 可以轻松实现对点云和影像数据的采集、读取匹配工作。具备强大的目标读取、定位量测、图层创建能力,轻松实现数据向不同平台的输出。

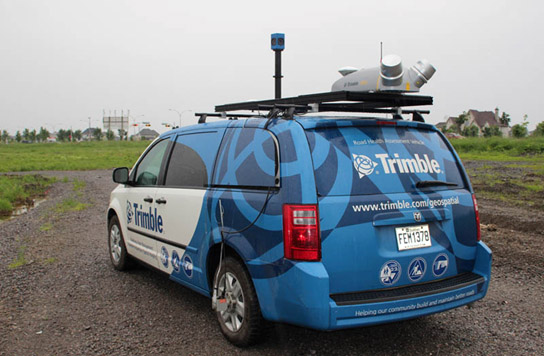

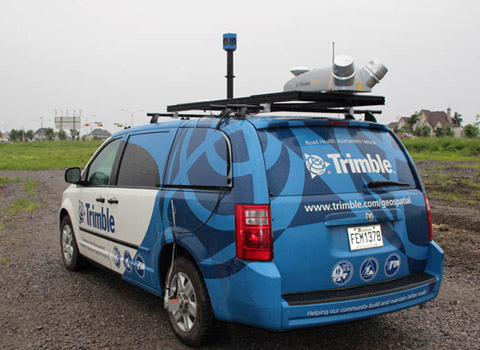

MX2移动测量系统含360度影像与DMI



移动测量系统采石场三维测量

双激光头系统公路带状测量点云

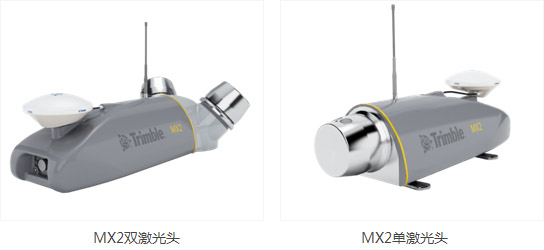

MX2高度集成、高度轻量化,单扫描头采集系统17公斤,可以安置在几乎任何载具上,包括小型汽车、摩托车、甚至小艇,灵活机动,广泛适用于灾害记录、地形测量、GIS、河道、水利测量、公路隧道检核、港口、矿山等领域。
MX2指标
-360°激光扫描头(单头双头可选)
-天宝220通道GNSS模块双天线航向系统
-天宝APPLANIX IMU-42惯导 200Hz更新率
-扫描半径:250米
-航向精度:0.025°(后处理)-0.05°(RTK)
-扫描精度:1cm
-旋转速率:20Hz/1200RPM(单激光头)
-脉冲速率:36000点/秒(单激光头)
-工作环境:-10°-+50°
环境指标:IP65
-水平定位精度:2cm-10cm(RTK)     2cm-5cm(PP后处理)
-软件系统:天宝Tridant Image Hub
-供电:12-32V
-可选360゜影像
-可选车轮编码器DMI

案例
