微型数字三维声呐

采空区&充水空区解决方案爆破设计与钻孔测斜水下检测解决方案 INS惯导解决方案核电安全传感器 SLAM解决方案智慧仓储系统边坡监测其它测量

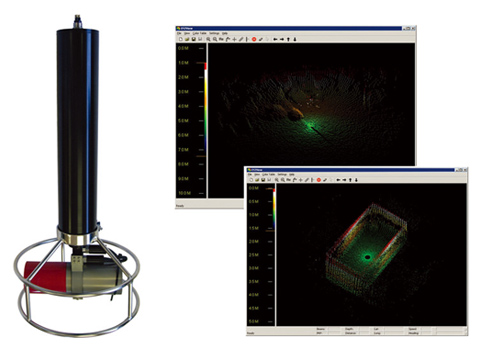

S800-AD产品是一款针对喀斯特洞穴、积水废矿、巷道、引水、排水、泄洪管等对象进行三维测量的产品，可以直接测量注水地下空间体积、方位走向、淤积情况，为地质勘查人员调查喀斯特洞穴发育、矿业领域的废弃矿处理、给排水领域的淤积、管路损害调查提供直观的、可视化的数据。该产品由三部分组成；微型全向剖面声呐、罗盘与倾斜传感器、三维驱动器。系统体积小、功耗低操作简单，价格可负担，为相关行业提供新的测量手段。

技术特点
应用领域
技术参数

S800-AD产品是一款针对喀斯特洞穴、积水废矿、巷道、引水、排水、泄洪管等对象进行三维测量的产品，可以直接测量注水地下空间体积、方位走向、淤积情况，为地质勘查人员调查喀斯特洞穴发育、矿业领域的废弃矿处理、给排水领域的淤积、管路损害调查提供直观的、可视化的数据。该产品由三部分组成；微型全向剖面声呐、罗盘与倾斜传感器、三维驱动器。系统体积小、功耗低操作简单，价格可负担，为相关行业提供新的测量手段。

-喀斯特洞穴
-积水废矿
-巷道
-引水
-排水
-泄洪管等

-最大工作深度：1000米（3000米可选）
-声呐频率：310KHz/675KHz/1MHz
-分辨率：1-4米半径5mm；5米以上10mm
-最小测距：150mm
-最大测距：200米直径
-步进：0.3-3゜
-端口：RS485/RS232
-速率：115.2Kbps
-供电：20-36V 5W
-尺寸：29cm*61cm

微型数字三维声呐
