在采矿、工程勘察、地质灾害治理和科学研究领域，地下充水空区直观测量是公认的难点。以精益化资源利用与工程安全、节约成本为出发点，同邦创力进行了探索与研究。一款集成了声呐传感器，电子罗盘，陀螺传感器的高科技产品应运而生。这款可以通过钻孔下放入空区的三维测量设备，将为矿业与工程用户节省大量地质钻孔探查时间与成本，大大提高生产效率与安全裕度。

技术特点
应用领域
技术参数

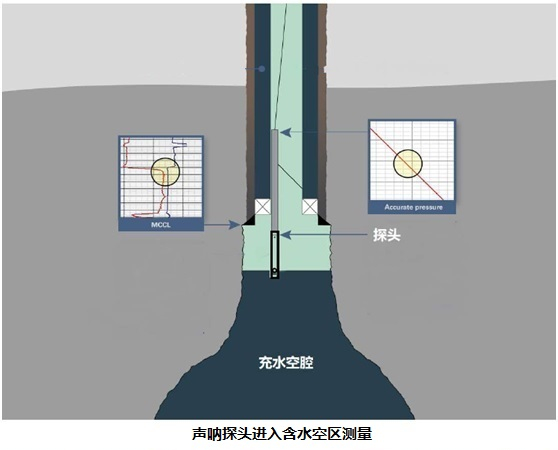

TBG三维声呐，是一个功能完整的应用系统，包含棒状结构集成多种传感器的声呐探头，一套进行数据采集，计算与存储的图像化软件与地面控制与供电单元。该设备通过线缆下放入预先钻孔的充水空腔内部，进行逐层扫描，形成完整三维形态。具备方位信息的三维数据，令技术人员对空腔充水体量，方位以及发展方向有了直观的了解，可以作为继续探查地质钻孔的参考依据，不仅节约时间，还能节省大量无效钻孔费用。
TBG声呐精度高，耐恶劣环境无外露活动部件，是一套单人作业系统。它易于携带，操作简便，整个作业流程用时短，在实际作业中受到技术人员的高度评价。

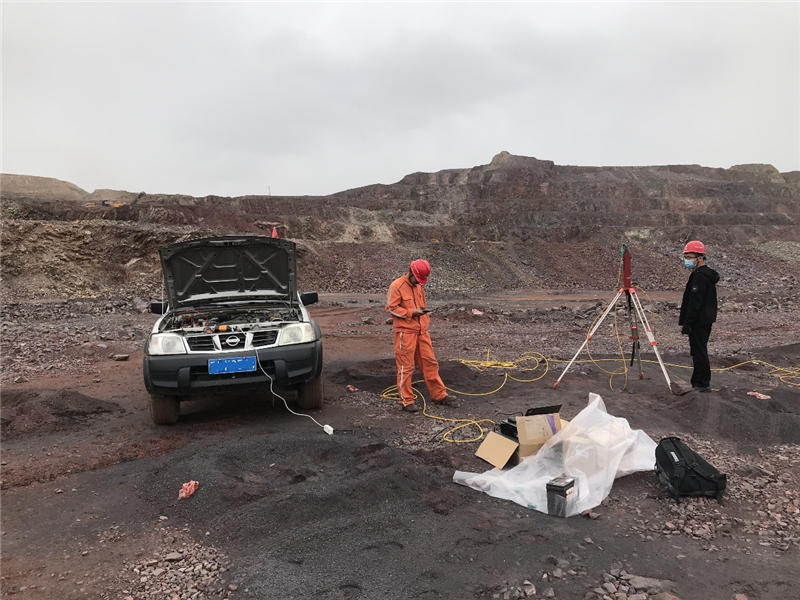

作业现场

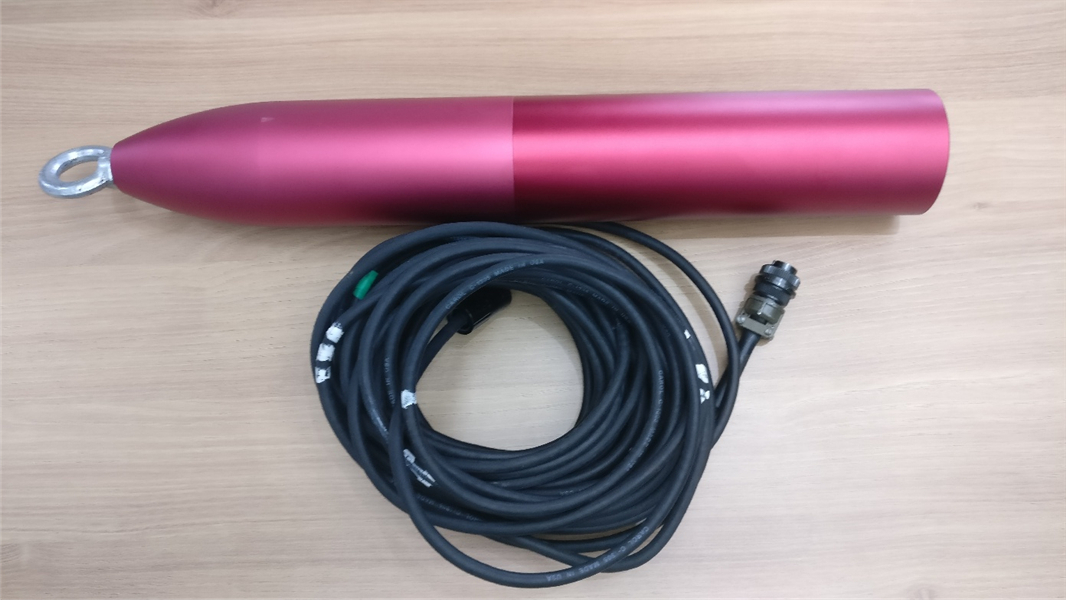

探头

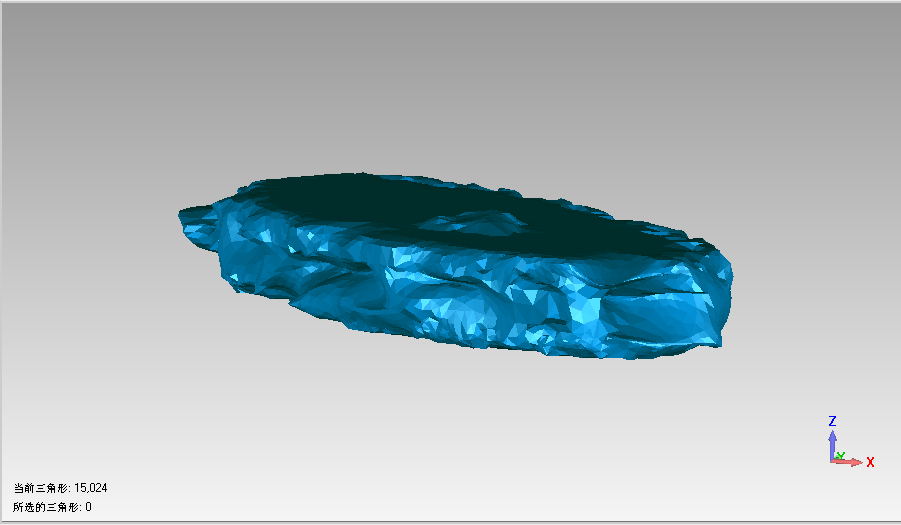

进行建模以后的含水空区范围形态

技术指标：
-直径：8cm
-长度：50cm
-频率：可调频
-最大作业深度：400米* （可升级）
-最大作业半径：100米
-探头重量：3公斤
