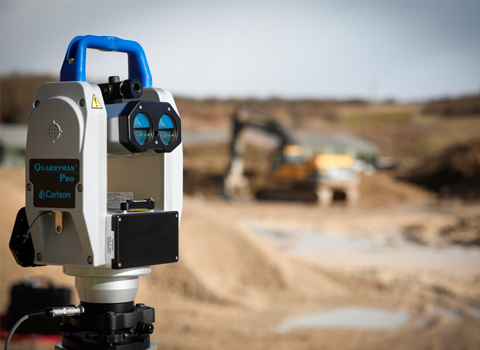

Quarryman Pro三维测量仪

采空区&充水空区解决方案爆破设计与钻孔测斜水下检测解决方案 INS惯导解决方案核电安全传感器 SLAM解决方案智慧仓储系统边坡监测其它测量

Quarryman Pro是一款多功能的设备，他可以广泛应用于大型露天矿山和采石场爆破规划，矿堆体积测量、矿区三维测图、三维剖面测量，确定岩面的几何形态以及岩石抵抗线。
Quarryman无需使用反射棱镜，用户仅需将Quarryman架上三脚架整平即可开始操作，它内置存储，无需携带PDA或电脑，测量速度最高达250 点/秒，既可以手动测量也可以全自动扫描。

技术特点
应用领域
技术参数

       卡尔森公司25年测量经验，为矿业用户推出这款矿业3D激光测量产品，这款Quarryman Pro具备的诸多特性令它有条件成为矿山用户现场工作助手。

     Quarryman Pro是一款多功能的设备，他可以广泛应用于大型露天矿山和采石场爆破规划，矿堆体积测量、矿区三维测图、三维剖面测量，确定岩面的几何形态以及岩石抵抗线。Quarryman无需使用反射棱镜，用户仅需将Quarryman架上三脚架整平即可开始操作，它内置存储，无需携带PDA或电脑，测量速度最高达250 点/秒，既可以手动测量也可以全自动扫描。

       爆破规划模块可以给出爆破钻孔的3D 分析结果。用户可采取交互方式规划放样钻孔方位、钻探角度、领口偏移距以及钻孔间距等，并实时观察这些参数改变对抵抗线的影响。利用雷尼绍的 Rodded Boretrak; 和 Cabled Boretrak两种爆孔测斜仪采集的数据也可以导入到Quarryman Pro 软件中。由此获取实际钻孔信息在岩面的空间位置，为钻探和爆破工程师提供精确的信息。

      Quarryman Pro 软件的矿堆模块能够生成极为详细的 3D 矿堆模拟结果。还可给出近乎实时的矿堆体积计算结果和轮廓与断面报告，用户可在现场同时对多个矿堆进行测量，然后逐个分析。

Quarryman产品特点
- 减少飞石
- 改善破碎度
- 降低二次爆破率
- 全面的表面扫描
- 选定区域扫描
- 机载数据存储
- 简单特征编码
- 操作简单仅需少许培训

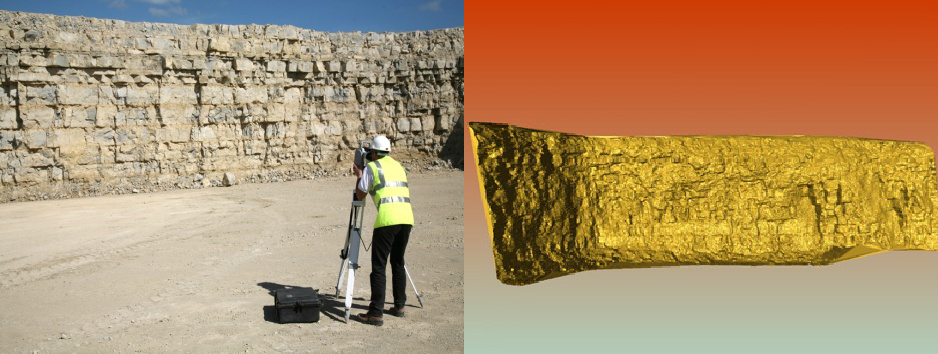

quarryman对岩面进行扫描并建模

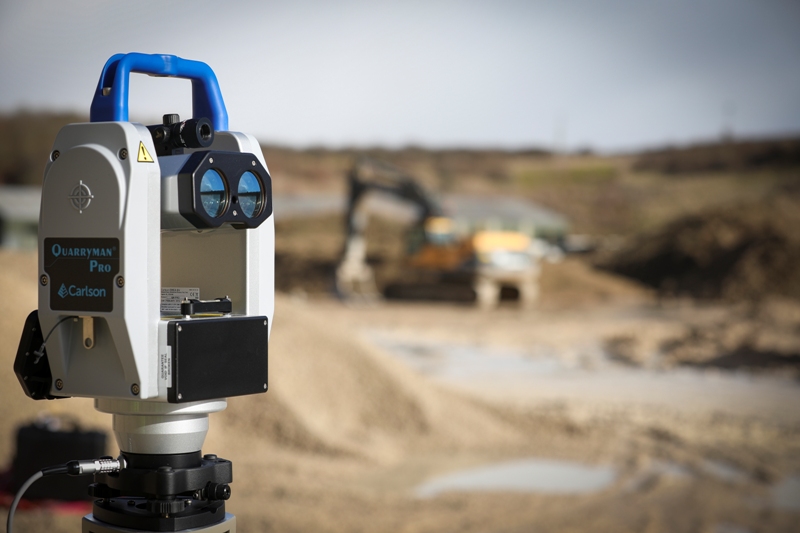

Quarryman爆破规划三维测量仪

*2017年9月原雷尼绍矿业测量产品线整体被美国卡尔森公司收购

广泛应用于大型露天矿山和采石场爆破规划，矿堆体积测量、矿区三维测图、三维剖面测量，确定岩面的几何形态以及岩石抵抗线。

- 岩石剖面测量坡顶坡底测量/标高测量
- 抵抗线计算
- 爆堆测量-便利矿石配比预先优化选矿
- 高效盘煤盘料
- 钻探控制炮孔放样
- 工程界限/岩矿界限测量
- 巷道三维测量

- 1级对人眼安全激光
- 无反射器测量范围700m （1200米可选）
- 有反射器测量范围5000m
- 距离精度：10cm
- 分辨率：1cm
- 角度精度：0.02゜
- 显示面板：3.5英寸防反光TFT
- 内存8G
- 采样率250点/秒

环境指标
- 抗水、防尘（IP66）
- 工作温度：-20°C ～+45°C

电源
- 12V DC/6.2Ah锂电
- 连续扫描使用时间210分钟
- 重8.1kg

Quarryman Pro三维测量仪
