高分辨率水下三维激光扫描仪

  •      高精度空间测量,尤其是三维激光扫描,通常概念是用于对地面被测物体进行精确的或者概略的三维重建。对于非空气介质,一般认为不是三维激光扫描所适用的领域。但是,技术的创新突破了思维的藩篱,创新驱动的研发型公司让我们领略到基础创新的乐趣,领略到指引需求那种激动人心的创造精神。
  • 技术特点
  • 应用领域
  • 技术参数
       高精度空间测量,尤其是三维激光扫描,通常概念是用于对地面被测物体进行精确的或者概略的三维重建。对于非空气介质,一般认为不是三维激光扫描所适用的领域。但是,技术的创新突破了思维的藩篱,创新驱动的研发型公司让我们领略到基础创新的乐趣,领略到指引需求那种激动人心的创造精神。
      利用特定激光光谱与能量输出组合,水下激光三维测量公司成功解决了激光散射与信号拾取难题。利用固定基线结构安置扇形激光发射装置与高速矢量镜头形成三维测量单元。随着旋转机构的转动或载具的移动,高速镜头对激光器发射的二维高密度激光线束进行曝光拾取,形成被测体三维点云。
      结构:高分辨率水下三维激光扫描仪结构简单巧妙,没有复杂的连线,地面设定时间极短,整体由钛合金或不锈钢构成,能够耐受高压
      测量方式:灵活的测量模式也是该系列扫描仪的优势所在,既可以进行固定位置的三维扫描,也可置以悬臂模式深入水下扫描;对于移动测量用户来说,搭配INS系统,DVL系统,SBL,LBL等系统结合可以安置在ROV,AUV设备上进行人控或遥控水下结构或海缆扫描。







     水下扫描设备应用领域潜力极大,中国工程技术能力,尤其是海洋工程领域近10年有了长足发展,无论是石油,海洋工程,通讯造船,救捞,考古诸多领域都有精确水下空间测量的刚性需求,同邦在成功交付一套远距离水下扫描系统以后会为中国海洋工程与安全继续提供技术支持。如您需要更详细资料,请直接致电或邮件咨询。

输油管线检测

海底设备结构检测

海底考古与救捞

管线外部内部完好性检测

定制水下机器人,履带行动装置组成检测系统

特殊领域,用于水中目标建模、探测、识别、船舶修复等。
民用领域,水下激光三维探测系统可用于舰船水下维修、海底管道电缆检测/修复、水下文物考古、船舶救助/打捞、海洋石油资产检查、海洋资源勘探、输水涵洞及管廊精密检测、水利枢纽坝体精密检测、核电等众多领域。
测量范围:基于优异的结构设计,高分水下三维扫描仪可以在深达4000*米的大洋深处进行作业。
测量精度:令人惊讶的亚毫米**表面精度让这款设备具备真正广泛的用途,而不是泛泛的三维模型建立。
-中近距离的系列产品,测量范围1-5米;
-远距离的系列产品,测量范围可达10米 ;
-水中作业深度:从100米级别到4000米级别
-点云与视频采集
-*长距离型
-**与距离相关

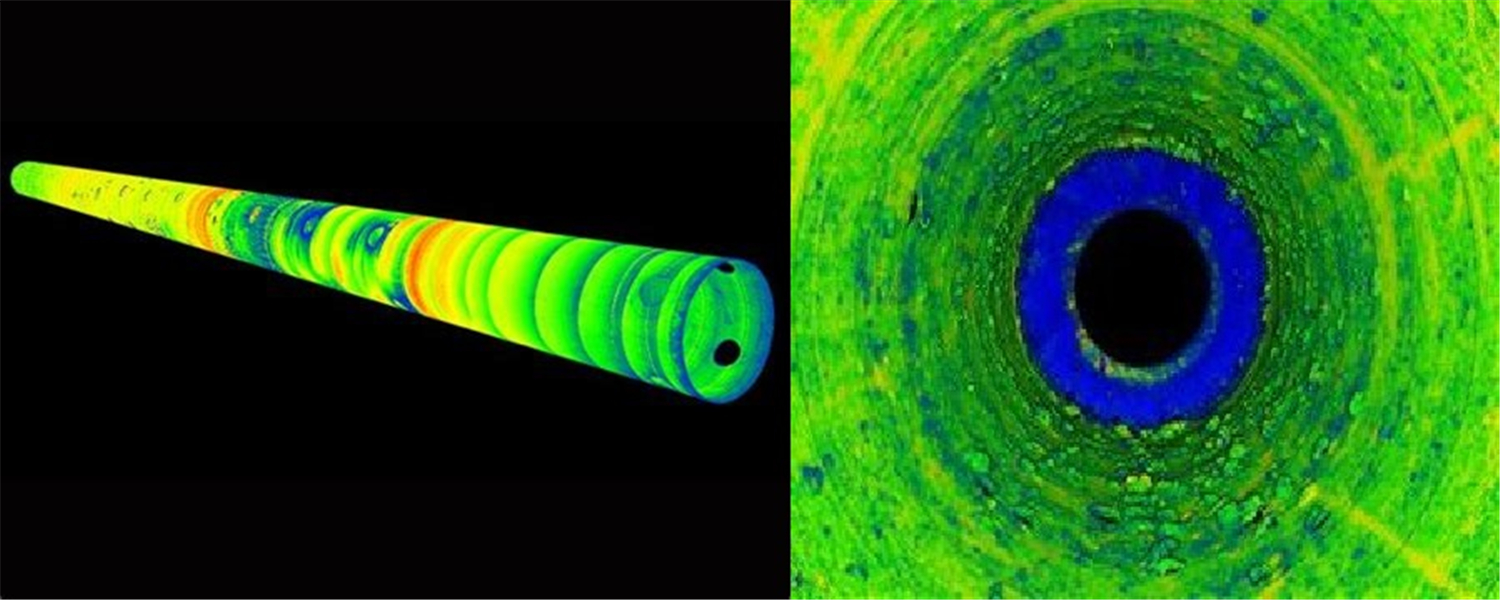

  • 管线外部内部完好性检测

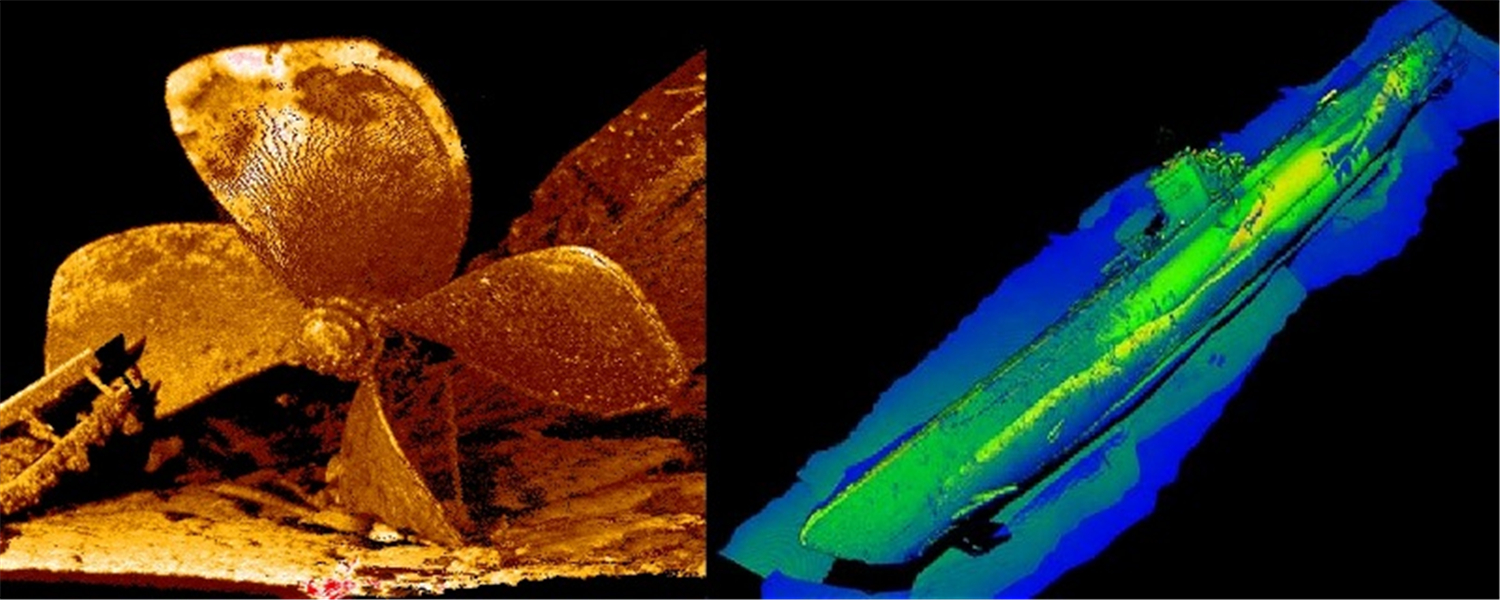

  • 海底考古与救捞

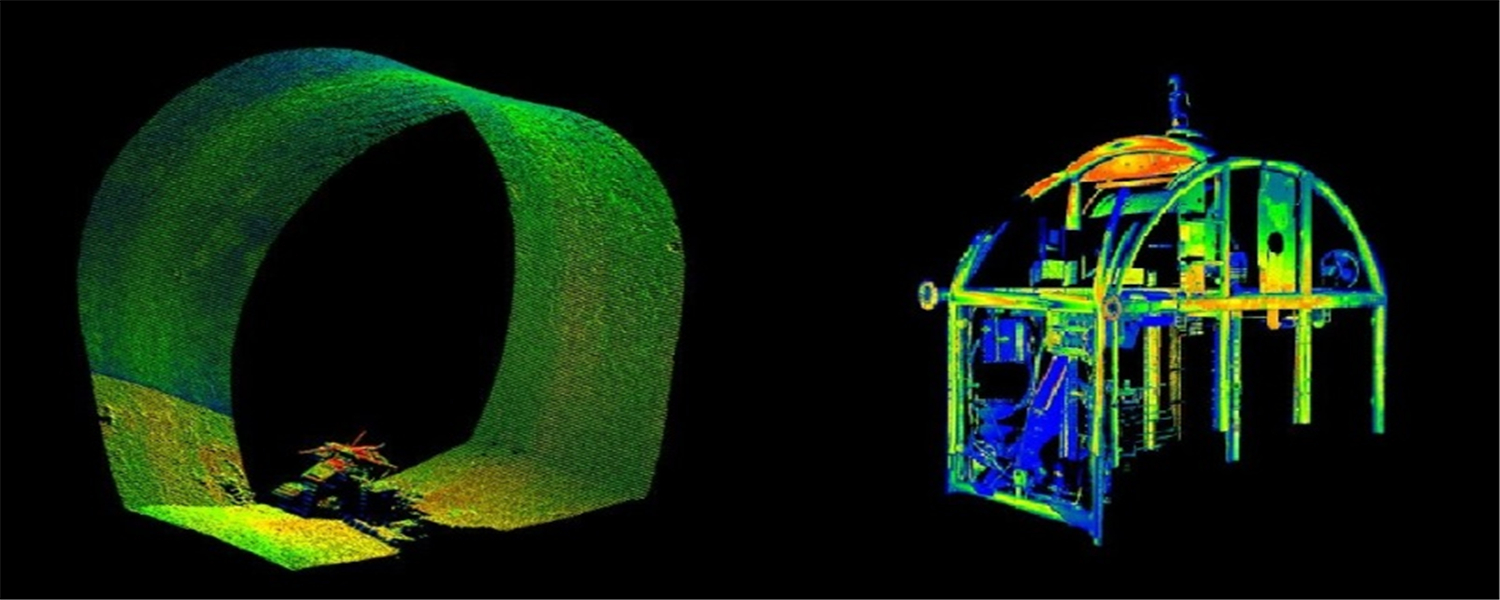

  • 海底设备结构检测

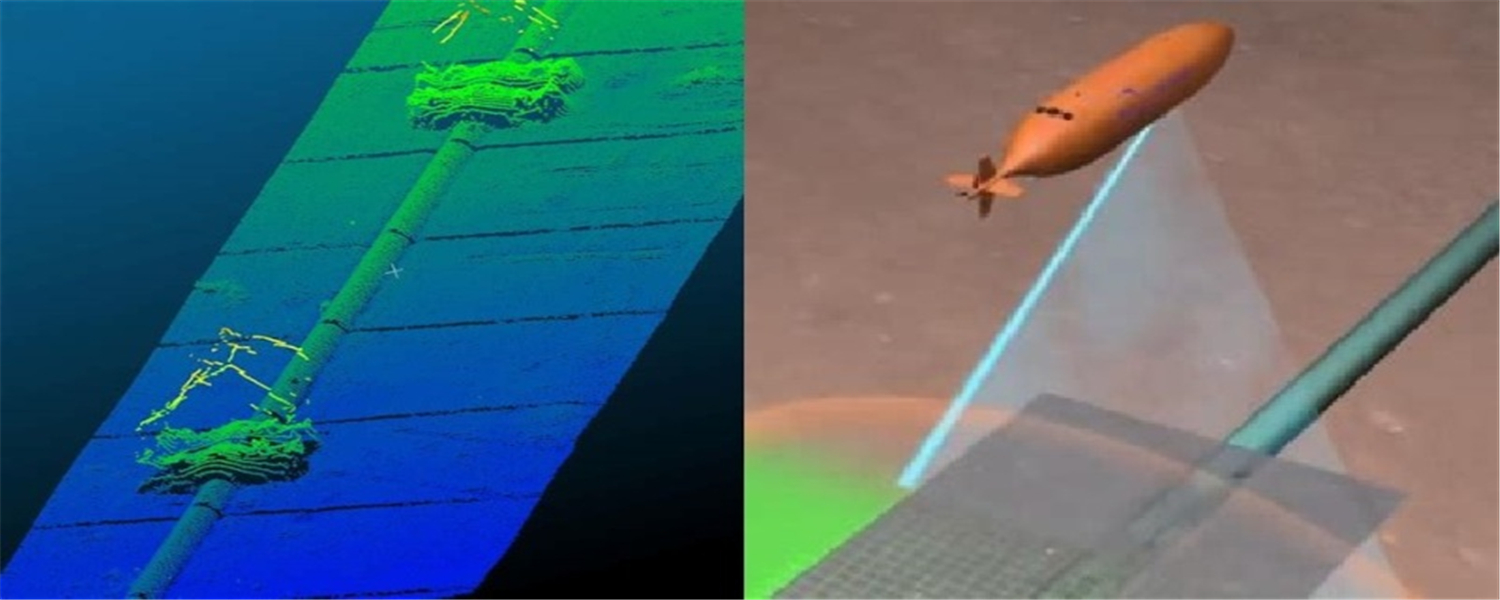

  • 输油管线检测
  • 管线外部内部完好性检测
    海底考古与救捞
    海底设备结构检测
    输油管线检测
