管道3D测量系统（LAL-3D）

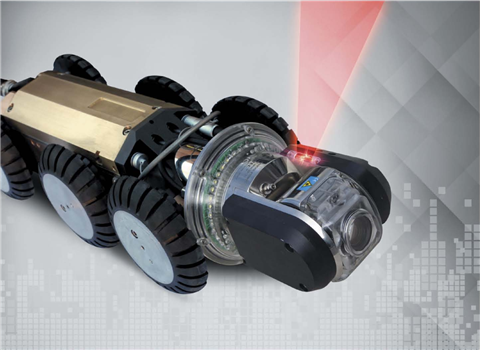

- LAL3D系统由LAL3D测量头，管道巡航车，VSR控制器和相应线缆组成。这是—款在不同直径管道内部自主行进，同时对管道内壁进行检查的系统。它包含全向旋转俯仰设计，具备抗辐射能力的变焦防水摄像头，LED自适应照明灯。系统可以获取管道内壁高清晰的实时影像并记录。集成在摄像头内部的三维激光扫描器可以高精度的检查管壁焊缝精度，管壁穿孔尺寸，内壁腐蚀坑洞，附着物，所有的结果都可以量测而非仅仅图像表达。
- 技术特点
- 应用领域
- 技术参数
操作与特性：
-适用于15厘米-2米直径管道扇形激光扫描器集成在摄像头内俯仰与全周旋转工作模式
-具备角度与矢量量取功能
-抗辐射瞬时剂量l-2Gy/h
-抗辐射累积剂量2.102Gy
-适用于15厘米-2米直径管道扇形激光扫描器集成在摄像头内俯仰与全周旋转工作模式
-具备角度与矢量量取功能
-抗辐射瞬时剂量l-2Gy/h
-抗辐射累积剂量2.102Gy
-可在所有类型管道内作业
-激光3D与摄像系统集成
-兼容管道巡航车
-焊缝检查
-腐蚀检查
-裂隙检查
-管壁状态
-激光3D与摄像系统集成
-兼容管道巡航车
-焊缝检查
-腐蚀检查
-裂隙检查
-管壁状态
激光技术指标：
-激光功率:3.5毫瓦
-激光波长：636nm
-测量半径:l 50mm-450mm (300mm-900mm管径）
-测量精度:1/lOmm
-激光发射角:30°
光学技术指标：
-4.2mm-42mm, l 0倍光学变焦
-4倍数字变焦
-视角4.6°-46°
-自动聚焦或远程控制聚焦
-彩色438,000像素
-分辨率450TV线
-暗光l.5Lux, 慢门O.l 3Lux
-LED同轴照明
探头物理尺寸：
-长度：241.5mm
-头部宽85mm
-尾部宽：65mm
-水深耐受3m
-重量3.5Kg
-水平旋转360°
-垂直旋转+l 15°/-135°
载具
-Pipe Cruser管道巡航车兼容行进距离0-500米
-防水深度10米
-激光功率:3.5毫瓦
-激光波长：636nm
-测量半径:l 50mm-450mm (300mm-900mm管径）
-测量精度:1/lOmm
-激光发射角:30°
光学技术指标：
-4.2mm-42mm, l 0倍光学变焦
-4倍数字变焦
-视角4.6°-46°
-自动聚焦或远程控制聚焦
-彩色438,000像素
-分辨率450TV线
-暗光l.5Lux, 慢门O.l 3Lux
-LED同轴照明
探头物理尺寸：
-长度：241.5mm
-头部宽85mm
-尾部宽：65mm
-水深耐受3m
-重量3.5Kg
-水平旋转360°
-垂直旋转+l 15°/-135°
载具
-Pipe Cruser管道巡航车兼容行进距离0-500米
-防水深度10米
