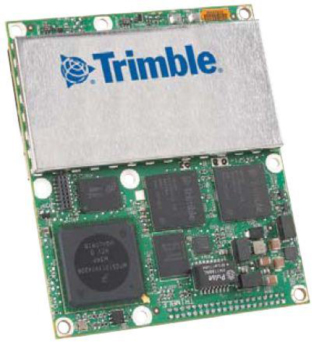

Trimble BD982 定位测向板卡

采空区&充水空区解决方案爆破设计与钻孔测斜水下检测解决方案 INS惯导解决方案核电安全传感器 SLAM解决方案智慧仓储系统边坡监测其它测量

Trimble® BD982 GNSS系统是一款提供精确定位和航向的单板双天线解决方案。该产品支持GNSS信号，提供两个连接的天线基线之间及到远程基站的多星基线RTK 。购买TrimbleBD982模块的系统集成商可以确保他们的投资不论是在现在还是在将来都是稳健的。

技术特点
应用领域
技术参数

Trimble BD982 GNSS 支持GPSL1/L2/L5 和GLONASS L1/L2 信号。此外，Trimble公司还致力于下一代现代化GNSS系统配置的研发，在Galileo系统上市前即为客户提供兼容产品。为支持这一计划，新型TrimbleBD982能够跟踪GIOVE-A和GIOVE-B试验卫星，用于信号评估和测试。1,2通过使用OMNISTAR的VBS、XP、G2和HP服务选项，BD982可以在没有基站的条件下提供不同水平的GNSS性能，直到亚分米级。

• 定位天线基于拥有220个信道的Maxwell 6芯片：
– GPS：同步 L1 C/A, L2E, L2C, L5
– GLONASS：同步 L1 C/A, L1 P, L2 C/A , L2 P
– SBAS：同步 L1 C/A, L5
– GIOVE-A：同步 L1 BOC, E5A, E5B, E5AltBOC 1
– GIOVE-B：同步 L1 CBOC, E5A, E5B, E5AltBOC 1
– GALILEO：未开通 2

• 矢量天线基于第二颗拥有220个信道的Maxwell 6芯片：
–GPS：同步 L1 C/A, L2E, L2C
– GLONASS：同步 L1 C/A, L1 P, L2 C/A, L2 P

IP
• 先进的Trimble Maxwell定制GNSS技术。
• 用于GNSS伪距测量的高精度多相关器。
• 未经滤波、未经平滑的伪距测量数据，用于低噪声、低多路误差、低时域相关和高动态响应。
• 在1 Hz带宽下极低噪声的GNSS载波相位测量，精度可达<1 mm。
• 以dB-Hz显示信噪比。
• 成熟的Trimble低角度跟踪技术。
• 初始化时间3 通常<10 s
• 初始化可靠性3 通常 >99.9%
• 1个USB接口
• 1个CAN 接口
• 1个LAN以太网接口：

– 支持连接到10BaseT/100BaseT自适应网络。
– 通过一个单一的地址同时执行全部功能，包括WEB图形用户界面和原始数据
– 支持下列网络协议
-HTTP (WEB图形用户界面)
-NTP 服务器
-基于TCP/IP协议或UDP协议的NMEA, GSOF, CMR等
-NTripCaster, NTripServer, NTripClient
-mDNS/uPnP服务查找
-动态DNS
-eMail报警
-Google Earth网络链接
-支持基于PPP协议的外置Modem
- 波特率可达460,800
• 1 Hz, 2 Hz, 5 Hz, 10 Hz, 20 50 Hz 定位输出（取决于安装选项）。

• 高达的原始测量和位置输出：
差分改正输出. . . . . . . . . . CMR, CMR+, RTCM 2.1, 2.2, 2.3, 3.0, 3.1
导航信息输出. . . . . . . . . . ASCII: NMEA-0183 GSV, AVR,
RMC, HDT, VGK, VHD, ROT, GGK, GGA, GSA, ZDA, VTG, GST,
PJT, PJK, BPQ, GLL, GRS, GBS和二进制: Trimble GSOF

• 控制软件：
– HTML Web浏览器，IE7.0或更高版本
– Firefox 3.5或更高版本
– Safari 4.0
– Opera 9
– Google Chrome
• 1 PPS输出。
• 支持事件标记输入。

精度
航向精度：
-2米基线航向精度优于0.09°
-10米基线航向精度优于0.05゜

定位精度：单基线RTK（<30km）
-8mm+1ppm 水平
-15mm+1ppm 垂直

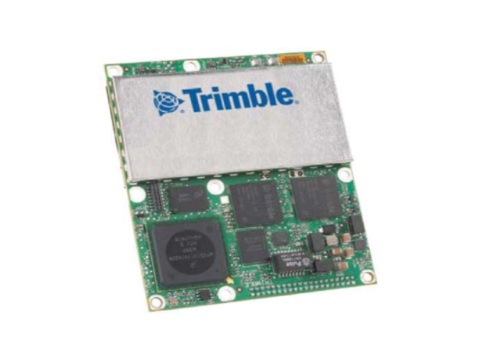

Trimble BD982 定位测向板卡
